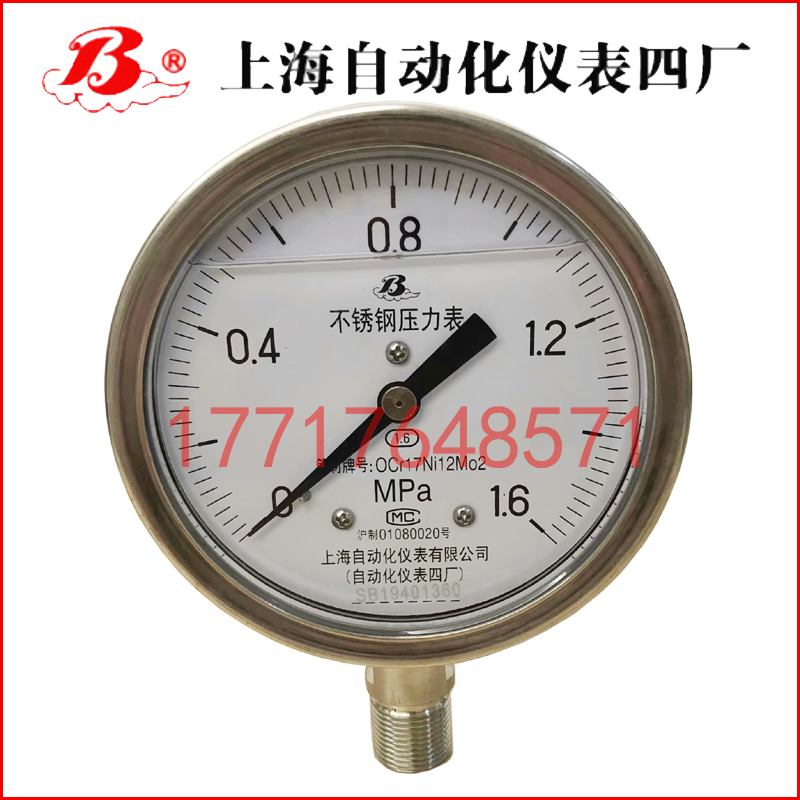

- 產品名稱：不銹鋼耐震壓力表
- 產品型號：Y-102B-FZ
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表四廠
- 銷售單位：上海上海自動化儀表營銷中心
- 所屬類別：生產廠家 > 上海自動化儀表四廠 > 產品目錄 > 產品展示 > 不銹鋼壓力表 > Y-B系列不銹鋼壓力表 >
-
不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
Y-250B-FZ不銹鋼耐震壓力表結構原理
儀表由導壓系統(包括接頭、彈簧、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
Y-250B-FZ不銹鋼耐震壓力表主要技術指標
| 型號 | 標度范圍MPa(Hg～PSi) | 準確度等級 |
Y-60B-F Y-60B-FZ Y-63B-F Y-63B-FZ | 0～0.6、1、1.6、2.5、4、6、 10、16、25、40、60 -0.1～0.5、0.9、1.5、2.4 | 2.5 |
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ Y-103B-F Y-103B-F Y-153B-F Y-153B-FZ | 0～0.1、0.16、0.25、0.4、0.6、1、1.6 2.5、4、6、10、16、25、40、60 -0.1～0、0.06、0.15、0.3 0.5、0.9、1.5、2.4 (-30"～0、15、30、60、100、150; 0～15、30、60、100、200、300、400 600、800、1000、1500、2000、 3000、4000、6000、10000 ) | 1.6 (1) |
注：括號內的標度范圍和準確度等級僅供特殊訂貨。
Y-250B-FZ不銹鋼耐震壓力表型號表示
| Y | - | 規格 | 內容 | |||
壓 力 表 | 儀 表 公 稱 直 及 安 裝 形 式 | 60、100、150分別表示直徑為60、100、150mm 的徑向直接安裝式 63、103、153分別表示直徑為63、103、153 mm 的軸向嵌裝式（其中63型另有軸向直接安裝式） | ||||
| B | ||||||
不 銹 鋼 | - | |||||
| F | 耐蝕 | |||||
| FZ | 耐蝕抗振 | |||||
| 功能 | ||||||
| Y | - | □ | B | □ | ||
使用環境溫度：-25～70℃（外殼內充液）
-40～70℃（外殼內不充液）
溫度影響：不大于0.4％/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
外殼防護等級：IP65
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0 kg (Y-150B-F)
導壓系統及外殼等材質
| 零件名稱 | 材料牌號 | |
| Y-60B | Y-100B、Y-150B | |
| 接頭 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
| 彈簧管 | 0Cr18Ni9Ti(321) | 0Cr17Ni12Mo2(316) |
| 外殼 | 0Cr18Ni9 | |
| D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接頭螺紋d |
| 60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5;Z1/4"(NPT) |
| 100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5; Z1/2";Z1/4"(NPT) |
| 150 | 165 | 5.8 | ≤125 | ≤60 |
